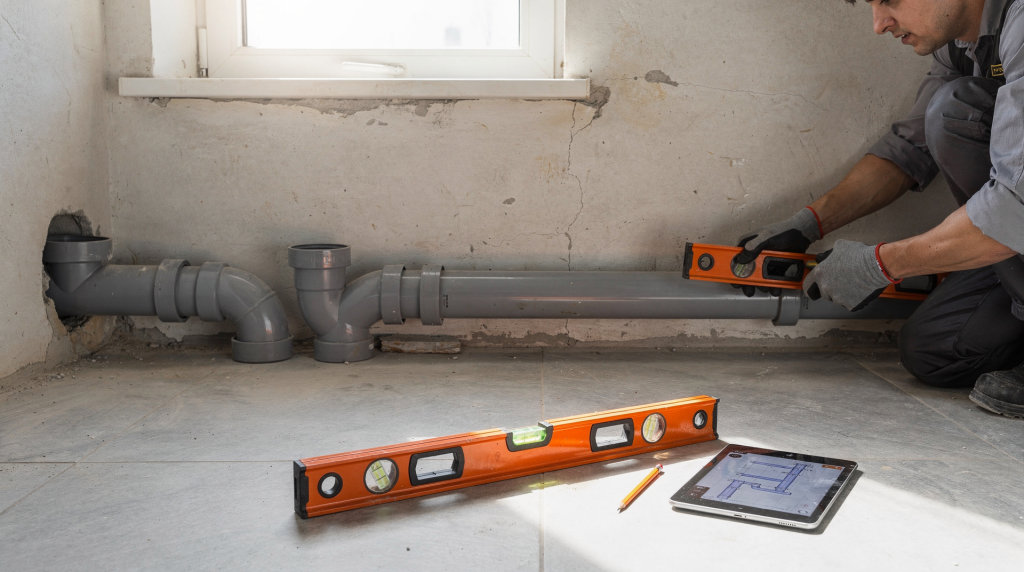

Расчёт уклонов и диаметров труб канализации: практическое руководство для самостоятельного монтажа

Самая частая ошибка в самодельной канализации — пытаться «сделать побольше уклон». На практике это часто ухудшает работу системы: вода убегает быстрее, чем твёрдые включения, и труба начинает заиливаться. Для частного дома важен не максимальный, а правильно подобранный уклон под диаметр и длину участка.

Когда я монтировал канализацию в своём первом доме, сосед-строитель убеждал: «Клади с запасом, чтобы вода улетала». Через полгода отвод от душа забился настолько, что пришлось разбирать короб. Оказалось, уклон в 6 см/м на 50-й трубе превратил поток в скоростной ручей, оставляющий мыльную взвесь и волосы на стенках. С тех пор я отношусь к расчёту уклонов как к настройке чувствительности датчика: важно не просто «побольше», а точное попадание в рабочий диапазон.

Зачем вообще считать уклон и диаметр

Самотечная канализация работает за счёт силы тяжести. Если уклон слишком маленький, стоки застаиваются. Если слишком большой — жидкая фракция уходит вперёд, а осадок остаётся внутри трубы. Поэтому задача монтажа — обеспечить такой режим, при котором поток уносит загрязнения, но не «разделяется» внутри трубы.

С точки зрения гидравлики мы имеем дело с безнапорным течением в открытом канале. Здесь критична скорость потока: при слишком медленном движении взвешенные частицы выпадают, при слишком быстром — жидкость обгоняет твёрдую фазу. Это напоминает подбор порога срабатывания в датчиках протечки: чуть занизишь — ложные тревоги, завысишь — пропустишь реальную аварию. В канализации баланс ещё жёстче, потому что ошибка проявляется не сразу, а через месяцы эксплуатации.

Диаметр тоже нельзя выбирать «на глаз». Слишком тонкая труба быстро забивается, слишком большая на коротком участке может работать нестабильно при малом расходе воды: поток растекается тонким слоем, теряет транспортирующую способность. Для частного дома обычно используют ограниченный набор диаметров, и этого достаточно, если система спроектирована без перегибов и лишних переходов.

Основные правила для внутренней канализации

Для бытовой канализации в доме чаще всего применяют трубы:

• 40–50 мм — для раковин, умывальников, душа, ванны, стиральной и посудомоечной машины;
• 110 мм — для унитаза, стояка и выпуска из дома;
• 75 мм — как переходный или групповой участок в некоторых схемах;
• 160 мм и выше — реже, обычно на выпуске или в наружной сети.

Практический смысл простой: чем больше диаметр, тем меньше нужен уклон, но тем важнее не переборщить, чтобы поток не стал «ленивым». Например, 40-я труба для душа допустима, но если есть возможность, я всегда закладываю 50 мм — меньше проблем с волосами и мыльной пеной. 75-я труба — компромиссный вариант, когда нужно объединить несколько приборов, а места под 110 мм не хватает, но я стараюсь избегать её без крайней необходимости: каждый переходник — потенциальное место засора.

Ориентиры по уклонам для частного дома

В бытовом монтаже лучше ориентироваться не на «минимум из нормы», а на рабочий диапазон, который проще выдержать руками при сборке. Практически удобный уклон — это тот, который легко выставить обычным пузырьковым уровнем с разметкой, не ловя доли миллиметра.

Как рассчитать уклон трубы

Уклон — это разница высот между началом и концом участка трубы, делённая на его длину.

Формула простая:

Уклон = перепад высот / длина участка

Если уклон задан в сантиметрах на метр, считать ещё легче:

• 2 см/м на длине 5 м = 10 см перепада
• 3 см/м на длине 4 м = 12 см перепада

Пример расчёта

Нужно уложить участок трубы 110 мм длиной 6 м.

Если взять уклон 2 см/м:

• 6 × 2 = 12 см
• конец трубы должен быть ниже начала на 12 см

Если взять уклон 1,2 см/м:

• 6 × 1,2 = 7,2 см
• но на практике это уже ближе к минимальному значению, и при ошибке по уровню система может работать хуже

Для самостоятельного монтажа удобнее держаться чуть выше минимума, но без фанатизма. Я, например, при разметке длинных трасс всегда пользуюсь лазерным нивелиром и рейкой — это исключает накопление погрешности, которая неизбежна при работе с коротким уровнем.

Какой уклон лучше выбрать на практике

В реальном доме лучше всего работают такие ориентиры:

• для труб 50 мм — около 3 см на метр
• для труб 110 мм — около 2 см на метр
• для наружного выпуска 110–160 мм — около 1–1,5 см на метр, если трасса длинная и есть запас по высоте

Это не «магические числа», а удобные монтажные значения. Они хорошо ложатся на обычный строительный уровень и позволяют не ловить десятые доли сантиметра. За годы практики я убедился: отклонение в ±0,5 см/м на коротких участках (до 2 метров) некритично, а вот на длинных дистанциях ошибка накапливается быстро.

Когда уклон лучше не увеличивать

Слишком большой уклон вреден, если:

• труба короткая, а сливов мало;
• участок идёт от раковины или душа;
• в трубе часто проходят только жидкие стоки;
• есть риск, что твёрдые включения будут отставать.

Если участок кажется «слишком пологим», сначала проверьте:

• правильность диаметра;
• количество поворотов;
• наличие провисаний;
• качество соединений и внутренние заусенцы.

Помню случай: на одном объекте хозяева настояли на уклоне 5 см/м для отвода от душа — «чтоб вода быстрее уходила». Вода действительно уходила с характерным хлюпаньем, но через месяц труба забилась мыльным осадком. Пришлось перекладывать.

Как выбрать диаметр трубы по точке подключения

Раковина, умывальник, душ

Обычно достаточно 40–50 мм. Для душа и раковины этого хватает, если участок короткий и нет лишних колен. Но я всегда склоняюсь к 50 мм: разница в цене копеечная, а запас по пропускной способности никогда не помешает, особенно если в доме живут девушки с длинными волосами.

Ванна и стиральная машина

Чаще используют 50 мм, иногда 40 мм на коротких отводах, но 50 мм надёжнее. Стиральная машина даёт залповый сброс с пеной, и узкая труба может «захлёбываться», вызывая срыв гидрозатвора и запах.

Кухонная мойка

Лучше сразу закладывать 50 мм. На кухне больше жира и пищевых остатков, поэтому запас по диаметру полезен. Если трасса длинная, я рекомендую предусмотреть ревизию или хотя бы разборный сифон с лёгким доступом — жировые отложения всё равно придётся удалять.

Унитаз

Здесь стандарт — 110 мм. Меньший диаметр для унитаза в частном доме — плохая идея: риск засоров резко растёт. Даже если кажется, что места мало, не переходите на 90 мм — такие эксперименты почти всегда заканчиваются вызовом сантехника.

Стояк

Обычно также 110 мм. Если в доме несколько санузлов или длинные линии, схему стоит проверять отдельно. В двухэтажных домах я иногда ставлю стояк 160 мм, если на первом этаже много приборов, но это редкость.

Выпуск из дома

Часто используют 110 мм, иногда 160 мм, если трасса длинная, есть сложный рельеф или большой расход. При выборе диаметра выпуска учитывайте глубину промерзания и возможность прочистки: 160-ю трубу проще обслуживать снаружи.

Таблица: что ставить в типовых ситуациях

Эти значения проверены не одним десятком объектов. Если придерживаться их, проблем с самотёком не возникает, даже когда в доме одновременно работает стиралка и кто-то принимает душ.

Пошаговый порядок расчёта перед монтажом

1. Нарисуйте трассу

На листе или в приложении отметьте:

• все сантехнические приборы;
• длину каждого участка;
• количество поворотов;
• место входа в септик или наружную магистраль.

Я обычно делаю эскиз на миллиметровке, сразу проставляя высоты относительно чистого пола. Это помогает увидеть, где могут возникнуть конфликты с балками или другими коммуникациями.

2. Разделите сеть на участки

Нельзя считать всю систему одной линией. У каждого участка может быть свой диаметр и свой уклон. Разбивайте сеть от самого удалённого прибора до стояка или выпуска.

3. Назначьте диаметр

Сначала подбирают трубу под прибор, потом считают уклон. Не наоборот. Исключение — если вы сознательно закладываете групповой участок большего диаметра для снижения требуемого уклона.

4. Посчитайте перепад высот

Формула: длина участка × уклон. Получите, на сколько сантиметров конец трубы должен быть ниже начала. Суммируйте перепады по всей цепочке, чтобы убедиться, что финальная точка (вход в септик) окажется на допустимой глубине.

5. Проверьте, хватает ли высоты

Если перепад слишком большой, ищите:

• другой маршрут;
• меньшее количество поворотов;
• изменение точки входа в септик;
• переход на больший диаметр там, где это допустимо.

В цокольных этажах часто не хватает высоты для самотёка — тогда приходится рассматривать насосную канализацию.

6. Сверьте уклон по уровню

Для коротких участков удобен обычный уровень с разметкой. Для длинных — лазерный уровень или отбивка шнуром. Я предпочитаю лазер: он сразу показывает линию с нужным перепадом, и можно крепить трубу по лучу.

Типовые ошибки при самостоятельном монтаже

Слишком большой уклон

Самая распространённая ошибка. Труба «падает» слишком резко, вода уходит быстрее твёрдых частиц. В результате на стенках остаются отложения, которые со временем сужают проходное сечение.

Недостаточный уклон на длинном участке

На коротком отводе это может не проявиться сразу. Но на длине 4–6 метров малый уклон быстро даёт отложения. Проверяйте общий перепад, а не только локальный наклон.

Провисание трубы

Даже если уклон был выставлен правильно, со временем труба может провиснуть между креплениями. Шаг крепежа для пластиковых труб — не более 10 диаметров, иначе деформация неизбежна. Для 50-й трубы это примерно каждые 50 см, для 110-й — каждый метр.

Слишком много поворотов

Каждое колено — дополнительное сопротивление. Если есть выбор, делайте трассу короче и прямее. Лучше два отвода по 45°, чем один на 90° — гидравлическое сопротивление заметно ниже.

Переход на меньший диаметр без расчёта

Например, от кухни к общему выпуску труба 50 мм слишком рано уходит в 40 мм. Это частая причина засоров. Узкое место становится сборщиком всего, что не прошло.

Отсутствие ревизий

Если длинная линия забьётся, без ревизии прочистка станет проблемой. Ревизию ставят на прямых участках через каждые 8–10 метров и обязательно перед крутыми поворотами.

Как проверить, что уклон сделан правильно

Есть несколько простых способов.

Визуальная проверка

Труба не должна идти «волной» или с обратными участками. Особенно это важно в местах стыков и проходов через стены. Пройдите вдоль всей трассы с фонариком, заглядывая внутрь через открытые раструбы — иногда видно заусенцы или ступеньки.

Проверка уровнем

Положите уровень на трубу или на контрольную рейку. Смотрите не только на общую линию, но и на каждый участок между креплениями. Уклон должен быть равномерным, без локальных ям.

Пробный пролив

После сборки дайте воду из нескольких точек:

• смыть унитаз;
• открыть раковину;
• слить ведро воды.

Признаки проблемы:

• бульканье;
• медленный уход воды;
• локальные задержки;
• запах из приборов.

Я всегда бросаю в унитаз несколько кусков туалетной бумаги — если они уходят без задержки, значит, поток достаточный.

Контроль после засыпки или закрытия коробом

Если труба скрыта, обязательно проверьте её до финальной отделки. После зашивки исправлять в разы сложнее. Сделайте фото трассы с привязкой к стенам — пригодится, если придётся искать место засора.

Чек-лист перед началом работ

• диаметр трубы выбран под каждый прибор;
• трасса минимально изогнута;
• уклон рассчитан по длине;
• есть запас по высоте на местах проходов;
• предусмотрены крепления без провисаний;
• стоят ревизии в доступных точках;
• проверены сифоны и герметичность стыков;
• выполнен пробный пролив до отделки.

Добавлю от себя: перед заливкой стяжки или зашивкой коробом убедитесь, что трубы надёжно зафиксированы и не «играют». Любое смещение после отделки может нарушить уклон.

Что делать, если не хватает перепада

Такое в частном доме случается часто, особенно при ремонте в уже построенном здании. Решения обычно такие:

• поднять сантехнический прибор выше;
• изменить маршрут трубы;
• заменить часть горизонтального участка на более крупный диаметр;
• поставить насосную канализацию, если самотёк физически не получается;
• пересмотреть точку выхода из дома.

Если перепада не хватает совсем немного, не пытайтесь «добрать» его уклоном на одном коротком куске. Лучше исправить схему целиком. В одном из проектов мы столкнулись с подвалом ниже уровня септика — установили компактную насосную станцию, и проблема решилась без переделки всего выпуска.

Когда лучше не экономить на проекте

Самостоятельный монтаж оправдан, если:

• дом небольшой;
• санузел один или два;
• трассы короткие;
• выпуск идёт без сложной геометрии.

Проект или хотя бы предварительная схема особенно нужны, если:

• несколько санузлов на разных этажах;
• длинный выпуск к септику;
• сложный рельеф участка;
• есть тёплые полы, котельная, прачечная и кухня в одной системе;
• планируются скрытые трассы в стяжке.

Как инженер, привыкший сначала моделировать, а потом паять, я настоятельно советую потратить час на чертёж. Это убережёт от дорогих переделок и нервов.

Вывод

Правильный расчёт уклона и диаметра — это не формальность, а основа стабильной работы канализации. Для частного дома обычно достаточно простых ориентиров: 50 мм для малых приборов, 110 мм для унитаза и выпуска, 2 см/м для трубы 110 мм и около 3 см/м для трубы 50 мм. Если держаться этих значений, не делать лишних поворотов и не допускать провисаний, система будет работать заметно надёжнее. И помните: канализация не прощает пренебрежения физикой — лучше один раз посчитать, чем годами бороться с засорами.

FAQ

Какой уклон канализации считать нормальным для трубы 110 мм?

Для бытового дома обычно ориентируются на 1,2–2 см на метр, а на практике удобнее держать около 2 см/м. Это значение обеспечивает нормальную самоочистку и легко выставляется при монтаже.

Можно ли сделать уклон больше, чем рекомендовано?

Можно, но только без фанатизма. Слишком большой уклон часто ухудшает самоочистку трубы. Если вы перешли порог примерно в 3–4 см/м для 50-й трубы или 2,5 см/м для 110-й, начинается разделение потока, и твёрдые частицы остаются на стенках.

Какой диаметр выбрать для унитаза?

Стандартный вариант — 110 мм. Это проверенный размер, который справляется с пиковыми сбросами. Не поддавайтесь соблазну поставить 90 мм ради экономии места — засоры станут регулярными.

Нужен ли 40 мм для кухни?

Лучше использовать 50 мм. Для кухни это надёжнее, особенно если слив длинный. Жир и мелкие отложения быстрее сужают просвет в 40-й трубе, и прочищать её придётся чаще.

Что важнее: диаметр или уклон?

Оба параметра важны. Сначала выбирают диаметр, потом под него считают уклон. Нельзя компенсировать слишком маленький диаметр большим уклоном — это только усугубит проблему разделения потока.

Можно ли укладывать трубу без уклона, если есть хороший сифон?

Нет. Сифон защищает от запаха, но не заменяет нормальный самотёк в трубе. Без уклона вода будет застаиваться, и система быстро выйдет из строя.

Как понять, что уклон сделан неправильно?

Если вода уходит медленно, появляется бульканье или регулярные засоры, трассу нужно перепроверить по уровню и перепаду высот. Иногда проблема проявляется не сразу, а через несколько недель, когда накопится осадок.
