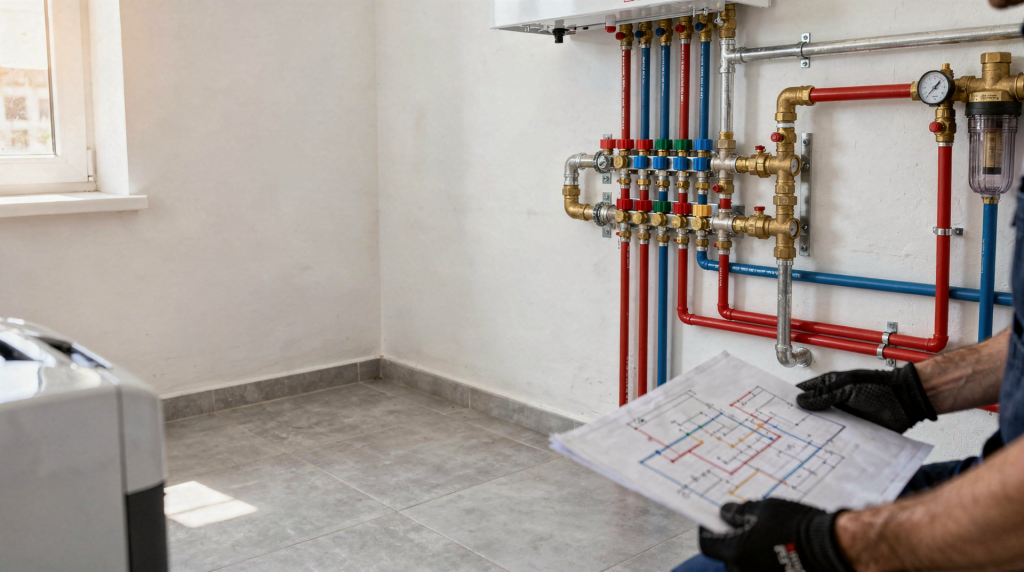

Разводка труб водоснабжения в доме: материалы, схемы, типичные ошибки монтажа

Когда я только начинал возиться с датчиками протечки на герконах и GSM-модулях, главной задачей было вовремя узнать об аварии. Но быстро пришло понимание: система водоснабжения сама по себе должна быть спроектирована так, чтобы свести к минимуму и вероятность протечек, и неудобства при эксплуатации. Правильная разводка труб решает сразу несколько задач: стабилизирует давление, снижает риск протечек, упрощает обслуживание и делает систему предсказуемой. Ошибка на этапе монтажа потом оборачивается шумом, перепадами температуры, сложным ремонтом и лишними расходами — проверено на собственных объектах.

Ниже — практический разбор, как выбрать материалы, какую схему разводки воды использовать в частном доме, на что смотреть при монтаже и каких ошибок лучше не допускать. Без маркетинга, только то, что реально работает.

Что такое разводка труб водоснабжения и зачем она нужна

Разводка труб — это схема, по которой вода от источника или ввода распределяется по точкам потребления: кухне, санузлам, бойлеру, стиральной машине, уличным кранам, поливу и другим потребителям. По сути, это «кровеносная система» дома, и если она спроектирована без учёта гидравлики, проблем не избежать.

В частном доме разводка должна учитывать:

• количество точек водоразбора;
• одновременность их работы;
• тип источника воды (скважина, центральный водопровод);
• давление в системе;
• наличие бойлера, фильтров, насосной станции, гидроаккумулятора;
• сезонность проживания.

Если система спроектирована плохо, появляются типовые проблемы, с которыми я сталкивался не раз:

• при открытии крана на кухне падает напор в душе — классика последовательной схемы без запаса по диаметру;
• горячая вода долго идёт до точки разбора — длинная нециркуляционная линия, тепло теряется в трубе;
• трубы шумят и «стреляют» — жёсткая прокладка без компенсации температурного расширения;
• сложнее искать и отключать протечки — нет зонирования, один кран на весь дом;
• зимой возрастает риск разморозки — труба проложена в неотапливаемом контуре без сливного крана.

Поэтому разводка — это не просто «протянуть трубы», а продуманная инженерная задача, где важна каждая мелочь.

Какие бывают схемы разводки воды в доме

Есть три основных подхода: последовательная, коллекторная и комбинированная схема. В реальной практике чаще используют именно комбинированную — как компромисс между ценой и удобством. Расскажу о каждой с точки зрения монтажника.

Последовательная схема

Вода идёт от одной трубы к следующей точке через тройники. Это самая простая и дешёвая схема, которую часто выбирают для дач или временных построек.

Плюсы:

• меньше материалов — труба одна, фитингов минимум;
• проще и дешевле монтаж, можно сделать даже без специального инструмента;
• подходит для небольших домов с 1–2 санузлами.

Минусы:

• при большом расходе падает напор — гидравлическое сопротивление растёт на каждом тройнике, и последняя точка может остаться без нормального давления;
• сложнее локально отключать отдельные потребители — чтобы перекрыть один смеситель, приходится отключать всю ветку;
• больше зависимость друг от друга по давлению и температуре: когда кто-то открывает кран на кухне, в душе резко меняется температура.

Когда подходит:

• небольшие дачные дома;
• простые системы с минимальным числом точек;
• временные решения, где не критичен комфорт.

Коллекторная схема

От коллектора к каждой точке идёт отдельная линия. Это как раз тот случай, когда точность и автономность, знакомые мне по разработке трекеров, переносятся в гидравлику: каждый потребитель независим, и можно контролировать параметры индивидуально.

Плюсы:

• стабильное давление у разных потребителей — даже при одновременном включении душа и кухни напор не проседает;
• удобное отключение каждой линии — любой смеситель или прибор можно перекрыть отдельным краном на коллекторе, не затрагивая остальных;
• проще обслуживание и поиск неисправностей — сразу видно, какая ветка течёт или завоздушена;
• меньше взаимного влияния точек — температура горячей воды не скачет, когда включили стиральную машину.

Минусы:

• больше труб и фитингов — каждая линия тянется от коллектора до точки, что увеличивает метраж;
• дороже монтаж — больше материалов и работы;
• требуется место под коллекторный шкаф или узел, а в маленьких технических помещениях это может быть проблемой.

Когда подходит:

• частный дом для постоянного проживания;
• несколько санузлов;
• большие нагрузки по воде;
• система с дорогой отделкой, где важна ремонтопригодность — протечку в скрытой линии можно локализовать и отключить без вскрытия стен.

Комбинированная схема

Часть потребителей подключают через коллектор, часть — последовательно. Это самый частый вариант в частном доме, который я обычно и рекомендую.

На практике это выглядит так:

• магистраль идёт крупным диаметром (например, 32 мм PEX или полипропилен) от ввода до коллекторного узла;
• к санузлам и кухне — отдельные линии от коллектора;
• к редким точкам, например к уличному крану или поливу, можно вести отдельную простую ветку последовательно, если не критично падение давления.

Такой подход даёт баланс между стоимостью и удобством: основные потребители защищены от взаимного влияния, а второстепенные не требуют лишних затрат.

Какие материалы труб выбрать

Материал труб влияет на срок службы, удобство монтажа, шумность, ремонтопригодность и цену всей системы. Универсального варианта нет, но для частного дома есть очевидные практические решения, проверенные на десятках объектов.

Сравнение популярных материалов

Что выбрать на практике

Для большинства частных домов в России чаще всего используют:

• полипропилен — если нужен бюджетный и понятный вариант. Я часто применяю его в недорогих проектах, но сварка требует сноровки: перегрел фитинг — сечение заужено, и это сразу скажется на давлении. К тому же полипропилен не любит скрытую прокладку с большим количеством соединений;
• PEX — если планируется коллекторная разводка и скрытая прокладка. Гибкость позволяет протянуть трубу от коллектора до точки цельным куском, без лишних стыков в стене. Но фитинги должны быть надёжными, я предпочитаю обжимные с контролем усилия;
• металлопластик — если нужен быстрый монтаж без сложной пайки. Хорош для открытой разводки, но в скрытой я бы его использовал с осторожностью: каждое соединение на пресс-фитингах должно быть идеально обжато, иначе со временем появятся капельные течи;
• медь — только когда бюджет и квалификация это оправдывают. Паять медь нужно уметь, и цена кусается, зато система получается практически вечной и очень компактной.

Если система будет скрыта в стяжке или стене, особенно важно:

• использовать цельные участки без лишних соединений — каждый фитинг в стене это потенциальная точка отказа;
• закладывать компенсирующие зазоры — труба должна иметь возможность немного двигаться при температурном расширении;
• применять трубы и фитинги, рассчитанные на рабочие температуры и давление, с запасом;
• не экономить на арматуре — дешёвый шаровой кран может заклинить в самый неподходящий момент.

Как выбрать схему под конкретный дом

Перед выбором схемы задайте себе несколько практических вопросов, которые я всегда обсуждаю с заказчиком:

• Сколько будет санузлов?
• Будут ли одновременно работать душ, кухня, бойлер и стиральная машина?
• Где стоит источник воды и насосная часть?
• Планируется ли скрытая прокладка?
• Нужна ли простая локализация протечек? (А она нужна, если в доме есть датчики протечки с электроприводными кранами — тогда коллекторная схема позволяет отсечь именно аварийную ветку.)
• Будет ли в доме зимнее проживание?

Простая логика выбора

• Для дачи или небольшого дома — часто достаточно последовательной схемы. Но даже там я ставлю хотя бы пару отсечных кранов, чтобы не бегать перекрывать весь ввод.
• Для дома 100–200 м² с двумя санузлами — лучше коллектор или комбинированная разводка. Разница в цене материалов окупается удобством эксплуатации.
• Для большого дома с несколькими точками разбора — коллекторная схема почти всегда удобнее в эксплуатации. Плюс она отлично сочетается с системами защиты от протечек: на каждую ветку можно поставить электроприводной кран, управляемый датчиком.
• Если важен быстрый доступ к перекрытию линий — ставьте коллектор с отдельными кранами. Это же упрощает консервацию на зиму: слили воду из конкретной ветки, и не надо осушать весь дом.

Из чего состоит правильная система водоснабжения

Хорошая разводка — это не только трубы. Это набор узлов, которые работают вместе, как отлаженная электронная схема. Когда я собирал свои первые датчики протечки, то уже понимал, что контроль давления и расхода не менее важен, чем сам факт обнаружения воды.

Обычно система включает:

• ввод воды в дом (с обязательной теплоизоляцией и греющим кабелем, если трасса проходит выше глубины промерзания);
• запорный кран на вводе — первый рубеж перекрытия;
• фильтр грубой очистки — защищает арматуру и насос от песка и окалины;
• обратный клапан — чтобы вода не уходила обратно в скважину или магистраль;
• редуктор давления, если оно нестабильное — особенно актуально при подключении к центральному водопроводу с высоким давлением;
• манометр — простой стрелочный или с электронным выходом для системы мониторинга;
• водосчетчик, если он предусмотрен;
• гидроаккумулятор — сглаживает гидроудары и снижает частоту включения насоса;
• насосную станцию или насос с частотным регулированием;
• коллектор с балансировочными клапанами или хотя бы запорными кранами;
• трубы и фитинги;
• запорную арматуру на каждой ветке;
• бойлер или водонагреватель;
• узлы защиты от протечек — датчики и электроприводные краны, которые я теперь ставлю почти в каждом проекте.

Пошаговый порядок монтажа разводки

Здесь я опишу последовательность, которую выработал на своих объектах. Она помогает избежать типовых ошибок и переделок.

1. Сделайте схему до начала работ

На бумаге или в программе (я часто использую простые CAD-редакторы) отметьте:

• ввод воды;
• оборудование;
• все точки разбора;
• трассы труб;
• места кранов;
• места соединений;
• доступ для обслуживания.

Это помогает заранее увидеть ошибки: слишком длинные линии, пересечения с электрикой, нехватку места для коллекторов и фильтров. Однажды я на схеме обнаружил, что коллекторный шкаф перекрывает вентиляционный канал — перенесли на этапе проекта, а не после монтажа.

2. Определите диаметр труб

Диаметр выбирают не «на глаз», а по нагрузке и длине трассы. Слишком тонкая труба даёт падение давления, слишком толстая — удорожает систему и усложняет монтаж. Я обычно прикидываю по простому правилу: для магистрали от ввода до коллектора — 32 мм (при нескольких санузлах), для подводок к смесителям — 16 мм, к ванне или душевой кабине — 20 мм. Но если трасса длинная, лучше увеличить диаметр, чтобы компенсировать потери на трение.

Практически:

• на подводках к точкам часто используют меньший диаметр;
• на магистралях — больший;
• при нескольких санузлах лучше не занижать сечение, иначе в часы пик напор просядет.

3. Разбейте систему на участки

Удобно разделить дом на зоны:

• кухня;
• санузел 1;
• санузел 2;
• бойлер;
• хозяйственный блок;
• уличные потребители.

Каждая зона должна отключаться отдельно. Это упрощает ремонт и сервис, а также позволяет интегрировать датчики протечки: например, при срабатывании датчика в санузле перекрывается только соответствующая ветка, а не весь дом.

4. Соберите магистраль и узел ввода

На вводе обычно ставят:

• кран;
• фильтр;
• защиту от обратного тока;
• контроль давления (манометр);
• при необходимости — редуктор.

Если дом питается от скважины, важны корректная обвязка насоса и защита от сухого хода. Я всегда добавляю реле давления с манометром и датчик сухого хода — это спасает насос при падении уровня воды или засорении фильтра.

5. Проложите трубы с учетом расширения и доступа

Трубы нельзя монтировать в натяг. Им нужен запас на температурное расширение и на возможное обслуживание. Полипропилен при нагреве удлиняется довольно заметно, поэтому на длинных прямых участках я ставлю компенсаторы или П-образные изгибы.

Скрытая прокладка допустима только если:

• нет лишних соединений внутри стен;
• все стыки доступны (например, через ревизионные лючки);
• выбран материал, подходящий для скрытого монтажа (PEX в гофре или цельный полипропилен);
• трасса не пересекается с потенциально опасными зонами (электропроводка, дымоходы).

6. Проведите опрессовку

Перед закрытием стен и пола систему обязательно проверяют под давлением. Я обычно накачиваю воздухом до 6–8 бар и оставляю на сутки, контролируя падение давления по манометру. Если есть возможность, провожу и гидравлическую опрессовку водой — она лучше выявляет микротечи.

Что проверить:

• герметичность соединений;
• отсутствие падения давления;
• работу кранов (открыть/закрыть несколько раз);
• отсутствие течей на коллекторах и фитингах.

Не стоит полагаться на «вроде сухо». Маленькая течь в стене потом превращается в большой ремонт, и никакой датчик протечки её не остановит, если труба замоноличена.

Типовые ошибки монтажа

Ниже — ошибки, которые чаще всего встречаются на объектах. Многие из них я видел своими глазами, когда переделывал чужие системы.

Слишком много соединений в скрытых местах

Каждое соединение — потенциальная точка риска. Чем меньше фитингов в стене и стяжке, тем лучше. Помню случай, когда в стяжке пола смонтировали полипропиленовую разводку с десятком муфт — через год два стыка потекли, и пришлось вскрывать пол по всей длине. С PEX-трубой, проложенной цельным куском, такой проблемы бы не возникло.

Неправильный выбор диаметра

Если диаметр занижен:

• падает напор — особенно заметно на верхних этажах;
• появляются перепады температуры — при включении другого потребителя;
• насос работает с повышенной нагрузкой, чаще включается и быстрее изнашивается.

Я всегда закладываю небольшой запас по диаметру на магистралях — это дёшево на этапе монтажа, но спасает от головной боли в будущем.

Отсутствие отсечных кранов

Когда нельзя отключить отдельную ветку, любая мелкая неисправность превращается в остановку всей системы. А если нужно заменить смеситель, приходится сливать воду со всего дома. Поэтому на каждую зону — свой кран, это аксиома.

Жесткая прокладка без компенсации

Трубопровод должен иметь возможность работать при нагреве и охлаждении. Иначе появляются напряжения, шум и износ соединений. Особенно это критично для полипропилена на горячей воде: если труба зажата в штробе без зазора, при нагреве она упирается в стенки и может деформироваться или выдавить фитинг.

Смешивание несовместимых материалов

Не все трубы и фитинги одинаково хорошо работают вместе. Нужно учитывать температурный режим, давление и способ соединения. Например, нельзя напрямую соединять медь и алюминий без диэлектрической вставки — будет электрохимическая коррозия. Или использовать дешёвые латунные фитинги на PEX с высоким содержанием цинка — со временем они охрупчиваются.

Ошибки в обвязке бойлера

Если неправильно подключить бойлер:

• ухудшается циркуляция — холодная вода может подмешиваться в горячую линию;
• появляется долгий прогрев — из-за неправильного расположения патрубков;
• возрастает риск перегрева и лишних потерь — отсутствует предохранительный клапан или расширительный бак.

Я всегда ставлю на бойлер группу безопасности с обратным клапаном и расширительным баком, даже если производитель говорит, что можно без него. Лишним не будет.

Отсутствие защиты от протечек

Для современного частного дома это уже не роскошь. Датчики протечки и электроприводные краны часто окупаются один раз — в момент, когда предотвращают аварию. Когда я собирал свои первые датчики на Arduino, они просто пищали. Сейчас в проектах я закладываю систему с шаровыми кранами с электроприводом на коллекторе: при срабатывании датчика перекрывается конкретная ветка, а не весь дом. Это особенно важно, если разводка скрытая и есть дорогая отделка.

Какой вариант разводки выбрать для разных задач

Что важно предусмотреть заранее

Перед монтажом проверьте:

• где будут ревизионные люки — для доступа к коллекторам, фильтрам и кранам;
• как перекрывается каждая линия — все краны должны быть легкодоступны;
• где стоит водонагреватель — удобство подключения и обслуживания;
• где будут фильтры и их обслуживание — картриджи нужно менять, оставьте место;
• как защитить трубы от промерзания — в неотапливаемых зонах прокладывайте с греющим кабелем и теплоизоляцией;
• как исключить конденсат на холодной воде — изоляция труб предотвращает капли на потолке;
• как обеспечить доступ к арматуре — не зашивайте наглухо краны и коллекторы.

Полезный чек-лист перед запуском системы

• Схема разводки согласована до начала монтажа.
• Выбран материал труб под конкретные условия (температура, давление, скрытая прокладка).
• Есть краны на вводе и по зонам.
• Предусмотрен слив воды на случай консервации (кран в нижней точке системы).
• Сделана опрессовка воздухом или водой.
• Все скрытые соединения проверены дважды.
• К бойлеру и фильтрам есть доступ для обслуживания.
• Установлена защита от протечек (датчики + электроприводные краны).
• Магистрали не перегружены лишними поворотами — каждый изгиб увеличивает сопротивление.

Когда лучше не экономить

Экономия допустима на второстепенных узлах, но не на ключевых. Я всегда говорю заказчикам: лучше один раз потратиться на хороший коллектор и фитинги, чем через пару лет разбирать стену.

Не экономьте на:

• вводной арматуре — кран на вводе должен быть надёжным, с металлической ручкой, а не пластиковой;
• коллекторах — лучше взять с балансировочными клапанами или хотя бы с качественными шаровыми кранами;
• соединительных фитингах — дешёвые латунные могут треснуть при затяжке или со временем;
• защите от протечек — установка системы с электроприводными кранами окупается при первой же аварии;
• редукторе давления — если давление в магистрали скачет, редуктор спасёт и трубы, и бытовую технику;
• фильтрах — хороший фильтр с промывной вставкой продлевает жизнь всей системе;
• насосном оборудовании — насос с частотным преобразователем дороже, но тише и экономичнее.

Слабое место в этих узлах потом трудно и дорого переделывать. Особенно если речь о скрытой разводке.

Частые вопросы при разводке воды

Можно ли делать скрытую разводку в стенах?

Да, но только если система спроектирована заранее, используется подходящий материал (PEX в гофре или цельный полипропилен) и нет сомнительных соединений внутри конструкций. Я всегда рекомендую минимизировать стыки в стенах и обязательно проводить опрессовку перед заделкой штроб.

Что лучше: полипропилен или PEX?

Для простых и бюджетных систем часто выбирают полипропилен. Он дешевле, и монтажники с ним знакомы. Но для скрытой коллекторной разводки и более удобного монтажа обычно практичнее PEX — меньше соединений, выше надёжность. Я в своих проектах всё чаще ухожу от полипропилена в пользу PEX, особенно если заказчик готов вложиться в качество.

Нужен ли коллектор в небольшом доме?

Не всегда. Если точек мало (кухня, один санузел), можно обойтись комбинированной схемой с парой отсечных кранов. Но коллектор сильно упрощает обслуживание и позволяет в будущем легко добавить новую точку. Я обычно ставлю небольшой коллектор даже в маленьких домах — это недорого, а удобство колоссальное.

Сколько соединений допустимо в скрытой части?

Чем меньше, тем лучше. Идеально — минимизировать соединения в стенах и стяжке до технически необходимого уровня. Если без соединения не обойтись, оно должно быть доступно через ревизионный лючок. Никаких муфт в бетоне — это будущая проблема.

Нужна ли защита от протечек?

Для частного дома — желательно. Особенно если есть котельная, скрытая разводка и отделка, которую жалко повредить водой. Я, как человек, начинавший с самодельных датчиков, могу сказать: даже простейшая система с одним датчиком и нормально закрытым краном на вводе спасёт от больших убытков. А полноценная система с зонированием и электроприводными кранами на коллекторе — это уже стандарт для современного дома.

Вывод

Грамотная разводка труб водоснабжения в доме — это не просто «проложить трубы к точкам». Это продуманная система, где важны схема, диаметр, материал, арматура и доступ к обслуживанию. Для небольших объектов подойдет простая последовательная схема, но для дома на постоянное проживание чаще выигрывает коллекторная или комбинированная разводка.

Главный принцип простой: меньше случайных соединений, больше понятных отключаемых участков, правильный выбор материалов и обязательная проверка перед закрытием отделкой. Тогда система будет работать тихо, стабильно и без неприятных сюрпризов. И датчики протечки, которые я так люблю, будут лишь подстраховкой, а не единственной надеждой.
