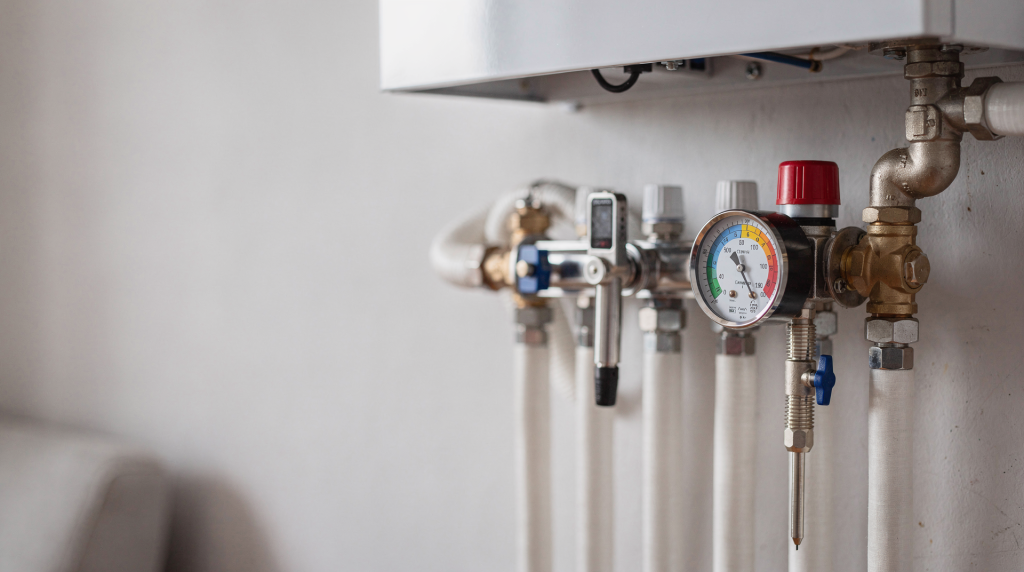

Мониторинг давления и температуры в системе отопления: датчики, настройки, аварийные пороги

Контроль давления и температуры — это не «умная игрушка», а базовая защита отопления частного дома. По этим двум параметрам проще всего заметить утечку, завоздушивание, закипание, отказ насоса, проблемы с расширительным баком или ошибку в настройках котла.

Если в системе стоят нормальные датчики и правильно выставлены пороги, большинство аварий можно поймать на ранней стадии: ещё до того, как сработает предохранительный клапан, остановится котёл или в доме резко похолодает.

Зачем вообще следить за давлением и температурой

В отоплении почти все аварии развиваются по одному из трёх сценариев:

• давление постепенно падает — где-то есть утечка, подсос воздуха или проблема с расширительным баком;
• давление растёт слишком сильно — расширение теплоносителя не компенсируется;
• температура выходит за норму — котёл перегревается, циркуляция нарушена, автоматика работает неправильно.

На практике мониторинг нужен не только для аварий. Он помогает:

• понять, нормально ли работает котёл после запуска;
• увидеть, не «плавает» ли система при смене погоды;
• быстро найти скрытую течь;
• проверить, хватает ли давления на верхние этажи;
• отследить поведение системы после обслуживания.

Когда я только начинал возиться с отоплением в своём доме, то поставил простой механический манометр и пару термометров на подачу и обратку. Через неделю заметил, что давление после ночного простоя падает на 0,2 бара. Оказалось, автоматический воздухоотводчик слегка травил, а я бы без записей этого не уловил. С тех пор электронный мониторинг с историей для меня — обязательный минимум.

Какие параметры действительно важно контролировать

Для частного дома обычно достаточно четырёх точек контроля:

• давление в подаче или в общем контуре;
• температура подачи;
• температура обратки;
• температура в котле или возле него, если нужно отслеживать перегрев.

В сложных системах полезно добавить:

• давление до и после фильтра;
• перепад давления на насосе;
• температуру наружного воздуха для погодозависимой автоматики;
• температуру в тёплых полах и бойлере.

Что показывает каждый параметр

Эти четыре параметра — как пульс и давление у человека: по отдельности малоинформативны, а вместе дают полную картину. Например, если давление в норме, а перепад между подачей и обраткой аномально большой, скорее всего насос не справляется или где-то закрыта термоголовка.

Какие датчики ставят в системах отопления

Для частного дома встречаются три основных типа датчиков давления.

1. Механический манометр

Самый простой вариант. Показывает давление локально, без электроники.

Плюсы:

• дешёвый;
• не зависит от питания;
• удобен для визуального контроля.

Минусы:

• не отправляет сигнал;
• не подходит для удалённого мониторинга;
• со временем может врать, особенно дешёвые модели.

Такой манометр нужен всегда, даже если есть электронные датчики. Это «последняя линия контроля». Когда я настраиваю котельную, всегда ставлю стрелочный манометр на видном месте — он не зависит ни от контроллера, ни от Wi-Fi, ни от батареек.

2. Электронный датчик давления

Выдаёт сигнал на контроллер, реле, GSM-модуль или систему «умного дома».

Плюсы:

• можно получать уведомления;
• можно записывать историю;
• удобно для аварийной автоматики;
• позволяет строить графики.

Минусы:

• требует питания и подключения;
• чувствителен к качеству монтажа;
• при неверном диапазоне измерения будет бесполезен.

Для отопления частного дома обычно выбирают датчики с диапазоном до 4, 6, 10 или 16 бар. Для большинства бытовых систем достаточно диапазона 0–4 или 0–6 бар. Я предпочитаю модели с токовым выходом 4–20 мА — они меньше подвержены помехам, чем аналоговые 0–5 В, особенно если кабель идёт рядом с силовыми линиями насосов.

3. Датчик температуры

Это может быть:

• погружной датчик;
• накладной датчик;
• датчик в составе котловой автоматики.

Для точного контроля подачи и обратки лучше использовать погружные датчики в гильзах. Накладные проще в установке, но их показания сильнее зависят от контакта с трубой и утепления. Если накладной датчик просто примотан изолентой к металлопластиковой трубе, его показания могут «гулять» на 5–7 °C от реальной температуры теплоносителя. Проверено не раз.

Где ставить датчики

Неправильное место установки даёт ложную картину. А это хуже, чем отсутствие данных: система вроде бы «под контролем», но на деле вы смотрите не туда.

Давление

Лучшее место:

• рядом с котлом;
• на подаче или обратке в общем контуре;
• после группы безопасности, если схема это допускает.

Важно:

• датчик не должен стоять прямо на участке с сильной вибрацией;
• не ставьте его после узких дросселирующих элементов без понимания гидравлики;
• следите, чтобы точка отбора была доступна для обслуживания.

Однажды я поставил датчик давления сразу после трёхходового клапана с маленьким проходным сечением — при переключении режимов стрелка дёргалась на 0,3–0,4 бара, хотя в системе всё было стабильно. Перенёс на обратку перед котлом — картина стала ровной.

Температура подачи

Ставят:

• на выходе из котла;
• на подаче в коллектор;
• перед смесительным узлом.

Температура обратки

Ставят:

• перед котлом;
• на обратном коллекторе;
• после смесительного узла тёплого пола.

Если система сложная, лучше контролировать температуру в нескольких точках, а не пытаться делать выводы по одному датчику.

Нормальные значения давления в частном доме

Для закрытой системы отопления в частном доме часто ориентируются на диапазон 1,0–2,0 бар, а в одно- и двухэтажных домах нередко считают рабочим состояние около 1,3–1,8 бар в холодной системе и 1,8–2,2 бар при нагреве. Критичным часто считают падение ниже 0,8 бар, а предохранительный клапан обычно настроен на 3 бар.

Это практические ориентиры, а не универсальная истина: точные значения зависят от высоты дома, объёма системы, типа котла и рекомендаций производителя.

Что считать нормой в быту

Почему давление растёт при нагреве

Когда вода нагревается, она расширяется. Если расширению некуда уходить, давление растёт. Поэтому расширительный бак — не «дополнительная деталь», а обязательный элемент системы.

Если давление после нагрева подскакивает слишком резко:

• бак недокачан;
• бак потерял мембрану;
• слишком маленький объём бака;
• система переполнена;
• есть ошибка в обвязке.

Проверка давления в воздушной полости расширительного бака — первое, что я делаю при пусконаладке. Даже новый бак может быть недокачан с завода. А если мембрана порвана, то при нагреве давление улетает к аварийному порогу за пару минут.

Нормальные значения температуры

Температура зависит от типа отопления и погоды. Для радиаторной системы часто используют подачу в диапазоне примерно 40–80 °C, а для тёплых полов — значительно ниже, обычно через смесительный узел.

Ориентиры по температуре

Когда температура становится проблемой

Сигналы тревоги:

• подача быстро растёт без роста теплопотребления;
• обратка слишком холодная и система не прогревается;
• температура скачет рывками;
• котёл уходит в перегрев;
• разница между подачей и обраткой слишком большая или слишком маленькая.

Слишком большая разница часто говорит о плохой циркуляции, засоре, завоздушивании или закрытых термоголовках. Слишком маленькая — о высоком расходе, неверной настройке насоса или смешении контуров. Например, если на тёплом полу перепад всего 2–3 °C при работающем насосе, скорее всего, трёхходовой клапан пропускает горячую воду напрямую, и пол перегревается.

Какие аварийные пороги стоит выставлять

Универсальных цифр не существует, но для частного дома можно использовать практичные уровни тревоги.

По давлению

• Предупреждение: 1,0 бар и ниже для большинства закрытых систем.
• Авария по низкому давлению: 0,8 бар и ниже.
• Предупреждение по высокому давлению: 2,3–2,5 бар.
• Авария по высокому давлению: 2,7–2,8 бар.
• Критический предел: 3,0 бар, если именно на этом уровне настроен клапан.

По температуре

• Предупреждение по подаче: выше обычного режима на 10–15 °C.
• Авария по перегреву: выше 85–90 °C для бытовой системы, если котёл и паспорт не допускают больше.
• Тревога по обратке: слишком холодная обратка для конкретной схемы может указывать на отсутствие циркуляции или неверную настройку.

Как подбирать пороги правильно

Порог нужно выставлять не «по интернету», а по своей системе:

• изучите паспорт котла;
• посмотрите, какое давление рекомендует производитель;
• оцените высоту дома и статический напор;
• проверьте объём расширительного бака;
• замерьте поведение системы в холодном и горячем состоянии.

Я обычно начинаю с консервативных порогов, а потом в течение недели наблюдаю за графиками. Если система при запуске насоса кратковременно просаживается на 0,2 бара, не стоит сразу бить тревогу — лучше добавить задержку срабатывания в пару секунд, чтобы не получать ложные уведомления.

Пошаговая настройка мониторинга

Шаг 1. Сначала проверьте механику

До установки датчиков убедитесь, что:

• расширительный бак исправен;
• группа безопасности работает;
• предохранительный клапан не заклинил;
• воздухоотводчики исправны;
• фильтры не забиты.

Если механика неисправна, датчики только раньше покажут проблему, но не решат её.

Шаг 2. Установите базовые приборы

Минимум для дома:

• манометр;
• термометр подачи;
• термометр обратки.

Оптимум:

• электронный датчик давления;
• два датчика температуры;
• уведомления на телефон;
• журнал событий.

Шаг 3. Снимите базовые значения

В течение 2–3 дней запишите:

• давление на холодной системе;
• давление после прогрева;
• температуру подачи;
• температуру обратки;
• поведение при включении насосов.

Так вы поймёте, что для системы является нормой.

Шаг 4. Задайте пороги

Рекомендуемая логика:

• первая ступень — предупреждение;
• вторая ступень — аварийное уведомление;
• третья — автоматическое отключение, если это допустимо по схеме.

Шаг 5. Проверьте срабатывание

Только тест покажет, что уведомление реально приходит, а реле срабатывает вовремя. Я всегда имитирую аварию: приспускаю давление до порога и жду реакции. Иначе можно жить с ложным чувством защищённости.

Типовые ошибки

• Ставят датчик давления в неподходящей точке и получают «прыгающие» значения.
• Настраивают пороги слишком узко, из-за чего система шлёт ложные тревоги.
• Оценивают работу только по давлению, игнорируя температуру.
• Не учитывают нагрев: давление в горячей системе всегда выше, чем в холодной.
• Путают нормальное падение давления после развоздушивания с аварией.
• Ставят слишком дешёвый датчик без понимания его диапазона и точности.
• Не проверяют расширительный бак и потом «лечат» симптом, а не причину.

Отдельно упомяну ситуацию, когда датчик давления вкручен через длинный тонкий штуцер или переходник — это создаёт дополнительный объём и может искажать динамику. Лучше монтировать прямо в тройник или коллектор с минимальным расстоянием до потока.

Чек-лист для домашнего отопления

• Манометр показывает адекватное давление.
• Давление в холодной системе соответствует паспорту и этажности дома.
• При нагреве давление растёт умеренно, без рывков.
• Температура подачи соответствует режиму котла.
• Обратка не аномально холодная.
• Нет регулярного сброса через предохранительный клапан.
• Уведомления о тревогах приходят без задержек.
• Пороги не вызывают лишних срабатываний.
• Датчики доступны для обслуживания и замены.

Что делать, если давление или температура вышли за пределы

Если упало давление

Проверьте:

• нет ли видимой течи;
• не стравлен ли воздух из системы;
• не сработал ли автоматический воздухоотводчик;
• достаточно ли подпитки;
• не потерял ли давление расширительный бак.

Если давление растёт

Проверьте:

• расширительный бак;
• отсутствие перекрытых участков между котлом и баком;
• работу предохранительного клапана;
• перегрев теплоносителя;
• не перезаполнена ли система.

Если растёт температура

Проверьте:

• циркуляционный насос;
• открыты ли все нужные контуры;
• не завоздушена ли система;
• не заклинил ли трёхходовой клапан;
• правильный ли режим работы котла.

FAQ

Нужен ли электронный датчик, если есть манометр?

Да, если важны удалённые уведомления и история изменений. Манометр полезен как резервный и визуальный контроль.

Какое давление считать нормальным для частного дома?

Чаще всего закрытая система работает в диапазоне около 1,0–2,0 бар, но точное значение зависит от дома и оборудования.

Почему давление растёт после нагрева?

Потому что теплоноситель расширяется. Если рост слишком большой, проблема обычно в расширительном баке или настройке системы.

Можно ли ставить один датчик температуры на всю систему?

Можно, но это грубый контроль. Для нормальной диагностики лучше контролировать подачу и обратку отдельно.

Что важнее — давление или температура?

Оба параметра важны. Давление раньше показывает утечки и проблемы с компенсацией, температура — сбой циркуляции, перегрев и ошибки режима.

Вывод

Мониторинг давления и температуры в отоплении — это не про комфорт в цифрах, а про сохранность всей системы. Один датчик не заменит нормальную обвязку, исправный расширительный бак и корректные настройки котла, но он быстро покажет, что в системе начинается проблема.

Если сделать контроль правильно, отопление становится предсказуемым: вы видите, как система ведёт себя на холоде, при прогреве и в аварийных ситуациях. А это именно то, что нужно в частном доме — не гадать, а понимать, что происходит с отоплением в реальном времени.
