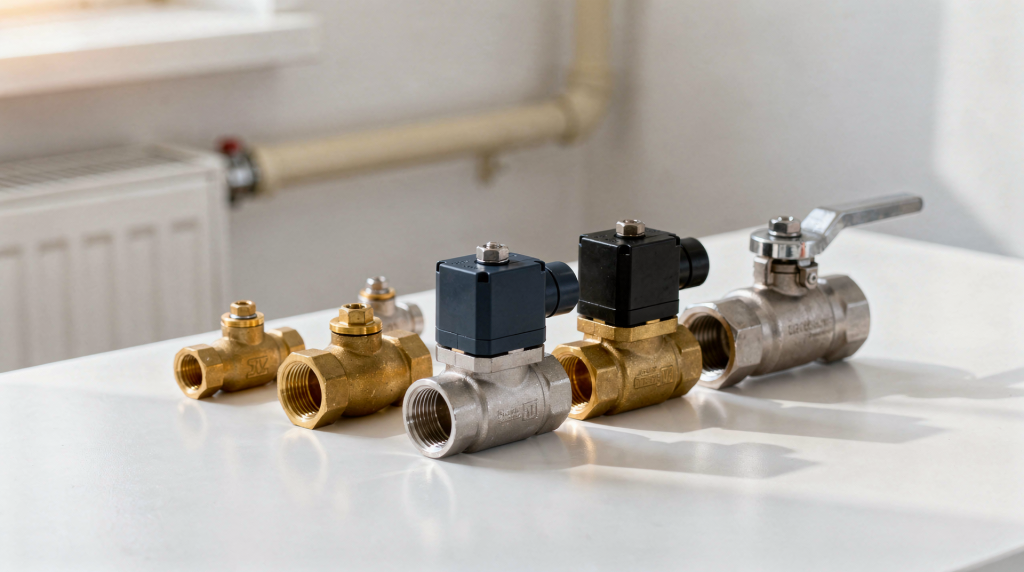

Как выбрать запорную арматуру для систем защиты от протечек: клапаны, сервоприводы, краны

Когда я только начинал собирать свои первые датчики протечки на базе Arduino и герконов, мне казалось, что главное — вовремя заметить воду. Но первый же реальный тест показал: если кран не перекрывается за 5–7 секунд, даже самый чувствительный сенсор бесполезен. Система защиты от протечек работает только тогда, когда датчик обнаружил воду, контроллер дал команду, а запорный узел надёжно перекрыл магистраль. Именно последний элемент чаще всего становится слабым местом: он должен не просто закрыться, а сделать это быстро, герметично и без сюрпризов через год-два эксплуатации.

В этой статье разберём, какая запорная арматура реально подходит для защиты от протечек в квартире и частном доме, чем отличаются краны с электроприводом, сервоприводы и запорные клапаны, как выбрать диаметр, материал и тип привода, а также какие ошибки чаще всего допускают при монтаже.

Что считается запорной арматурой в системах защиты от протечек

В бытовых системах защиты от протечек под запорной арматурой обычно понимают узел, который по команде контроллера перекрывает воду. По сути, это тот самый исполнительный механизм, который я когда-то пытался сделать самодельным сервоприводом от автомобильного стеклоподъемника — дёшево, но момент оказался смешным. На практике сегодня применяют:

• шаровый кран с электроприводом;
• шаровый кран с сервоприводом;
• реже — запорный клапан или специализированный электроклапан.

Для систем протечки важны не только название и цена, но и три параметра, которые я всегда проверяю в первую очередь:

• скорость срабатывания — насколько быстро перекроется вода;
• момент закрытия — хватит ли силы привода, чтобы провернуть кран под давлением;
• надёжность в простое — сможет ли арматура закрыться спустя месяцы без движения.

Для квартир и частных домов в России чаще всего применяют именно шаровые краны с электроприводом: они хорошо подходят для полного перекрытия воды на вводе и широко используются в готовых системах защиты от протечек.

Какие бывают варианты: кран, клапан, сервопривод

Шаровый кран с электроприводом

Это самый распространённый вариант для защиты от протечек. Внутри стоит обычный шаровый кран, а сверху — привод, который поворачивает шток и закрывает проход. В своей практике я всегда проверяю, как кран ведёт себя после месяца стояния без движения. Бывало, что недорогой привод не мог стронуть шар из-за отложений, хотя на новом изделии всё крутилось легко.

Плюсы:

• подходит для полного перекрытия воды;
• хорошо работает на вводе ХВС и ГВС;
• обычно имеет полнопроходную конструкцию, то есть почти не душит поток;
• совместим с большинством систем защиты от протечек.

Минусы:

• дороже обычного ручного крана;
• требует питания и управления;
• качество очень зависит от механики крана и мощности привода.

Сервопривод

В быту слово «сервопривод» часто используют как общее название электрического механизма, который двигает кран. В системах защиты от протечек это, по сути, исполнительный механизм, который получает команду от контроллера и поворачивает шаровый кран. Важно понимать: сервопривод — это не просто моторчик, а редуктор с определённым передаточным числом. Если момент на выходе меньше 3–4 Нм для крана 1/2″, то после полугода простоя он рискует не закрыться. Я сталкивался с этим, когда тестировал дешёвый комплект: привод гудел, но шар не двигался.

Важно не путать:

• сервопривод — это мотор и редуктор;
• кран — это сама запорная часть;
• узел в сборе — то, что ставят на трубу.

Если выбираете комплект, оценивать нужно именно весь узел целиком, а не только мотор.

Запорный клапан

Запорные клапаны применяются реже. Для систем защиты от протечек их используют ограниченно, потому что такие решения обычно менее удобны для быстрого полного перекрытия магистрали, чем шаровый кран. Клапаны с электромагнитным управлением иногда применяют в системах полива, но для питьевой воды они создают большое гидравлическое сопротивление и могут не полностью перекрывать поток при слабом давлении. В типовой квартире или доме я бы не стал их рассматривать как основное средство.

Для типовой квартиры или дома практичнее ориентироваться на шаровые краны с электроприводом.

Что выбрать в квартире, а что в частном доме

Если система проектируется с нуля, разумно ставить запорные узлы:

• на вводе холодной воды;
• на вводе горячей воды;
• при необходимости — на отдельных ветках к бойлеру, коллектору, стиральной и посудомоечной машине.

В частном доме с котельной я часто ставлю дополнительный кран на подаче к бойлеру косвенного нагрева. Это позволяет при протечке в котельной локализовать аварию, не оставляя весь дом без воды. А на объекте с нестабильным электроснабжением однажды поставили краны с пружинным возвратом — при пропадании питания они автоматически закрывались. Это спасло от потопа, когда ночью выбило вводной автомат.

Главные критерии выбора

1. Диаметр и проходное сечение

Самая частая ошибка — ставить «что подошло по резьбе», а не по реальному расходу. Для защиты от протечек кран должен соответствовать диаметру трубы и не создавать лишнего сопротивления. Однажды заказчик купил красивый кран 1/2″ на ввод 3/4″ через переходники. Мало того что поток задушили, так ещё и три лишних резьбовых соединения добавили потенциальных мест утечки. Лучше сразу брать кран, соответствующий диаметру трубы.

Что проверять:

• номинальный диаметр крана;
• тип присоединения: резьба, американка, накидная гайка;
• полнопроходной ли кран;
• хватает ли места для поворота привода.

Если на вводе стоит труба 1/2″, не стоит без необходимости собирать переходной «бутерброд» из лишних фитингов. Каждый переход — это дополнительные потенциальные точки утечки.

2. Материал корпуса

Для систем водоснабжения в России наиболее типичны латунные краны. Это нормальный и проверенный вариант для ХВС, ГВС и отопления, если изделие рассчитано на соответствующее применение и выполнено из нормального сплава. Латунь латуни рознь: в дешёвых кранах часто используют сплав с высоким содержанием цинка, который со временем вымывается горячей водой, и корпус становится пористым. Я всегда смотрю на маркировку: если есть знак питьевой воды и указан стандарт, это уже хорошо.

На что смотреть:

• латунный корпус;
• качественная обработка резьбы;
• понятная маркировка;
• допуск к питьевому или хозяйственно-бытовому водоснабжению.

Если кран ставится на питьевую воду, лучше выбирать изделие, прямо предназначенное для ХВС/ГВС и соответствующее стандарту, применимому к шаровым кранам для таких систем.

3. Рабочее давление и температура

Для квартиры этого часто не проверяют вовсе, а зря. У системы защиты от протечек кран должен нормально жить при реальном давлении в сети и температуре горячей воды. В городских сетях давление ночью может подскакивать до 8–10 бар, а температура ГВС при аварии на теплотрассе — до 90°C. Кран должен иметь запас хотя бы 16 бар и 100°C.

Смотрите:

• рабочее давление;
• максимальную температуру;
• запас по этим параметрам.

Если кран стоит в котельной или на ГВС, температурный запас особенно важен.

4. Момент привода

Если привод слабый, он может не закрыть кран после длительного простоя, накипи или загрязнения. У серьёзных систем производители указывают момент на валу, и это не маркетинг, а реальная рабочая характеристика. Я как-то измерял момент страгивания шарового крана 3/4″ после года работы на горячей воде — он вырос с 2 до 5 Нм. Поэтому если в паспорте привода указано 3 Нм, а кран требует 2 Нм, то через год привод может не справиться. Берите с запасом.

Практический совет:

• для бытовой защиты от протечек выбирайте не «самый тихий», а тот, который уверенно закрывает кран под давлением;
• если кран крупнее и система сложнее, нужен более мощный привод.

5. Нормальное состояние при обесточивании

Нужно заранее понимать, как ведёт себя арматура при пропадании питания:

• закрывается автоматически;
• остаётся в последнем положении;
• требует ручного возврата.

Для защиты от протечек наиболее логичен режим, при котором при аварии и потере питания система уходит в безопасное состояние. Если дом часто обесточивается, обязательно проверьте логику работы именно вашей модели. Лучше, когда кран автоматически закрывается — это безопаснее.

6. Совместимость с контроллером

Даже хороший кран бесполезен, если контроллер не умеет им управлять. Перед покупкой нужно уточнить:

• тип питания привода;
• тип управляющего сигнала;
• длину и сечение кабеля;
• возможность подключения датчиков и резервного питания.

У некоторых контроллеров выходной ток ограничен 200 мА, а привод в момент пуска потребляет до 1 А. Это приводит к просадке напряжения и отказу. Проверяйте не только тип сигнала, но и нагрузочную способность.

Сравнение вариантов

Запорный клапан может быть оправдан в системах с технической водой, где много взвесей, и шаровый кран быстро забивается. Но для чистой питьевой воды шаровый кран с электроприводом — бесспорный лидер.

Как понять, что арматура хорошая, а не просто дорогая

Хороший узел для защиты от протечек обычно имеет такие признаки:

• кран полнопроходной;
• корпус из качественной латуни;
• есть понятная маркировка и паспорт;
• указан рабочий диапазон давления и температуры;
• привод рассчитан на многократное срабатывание;
• есть возможность ручной проверки;
• конструкция не требует сложного обслуживания.

Хороший кран при ручном проворачивании (если есть шток под ключ) должен идти плавно, без рывков и люфта. Если чувствуется ступенчатость или хруст — это признак плохой обработки шара, и такой кран долго не проживёт. Если у модели нет нормальной документации, это плохой знак. Для инженерных систем лучше брать арматуру, по которой можно понять хотя бы базовые характеристики без догадок.

Типовые ошибки при выборе

Ошибка 1. Покупать только по бренду системы

Даже в хорошей системе слабым местом может оказаться сам кран. Я видел, как в дорогом комплекте стоял откровенно слабый кран с люфтящим штоком. Проверьте не только название комплекса, но и конкретную модель арматуры.

Ошибка 2. Ставить кран «впритык» по размеру

Если диаметр выбран без запаса, кран может работать на пределе, особенно если есть грязь, отложения или повышенное давление. Лучше взять на шаг больше по диаметру и поставить переходники сразу на трубе, чем получить заужение.

Ошибка 3. Игнорировать питание

Если привод требует питания, продумайте:

• резервный источник;
• доступ к блоку питания;
• поведение при отключении электричества.

У меня был случай, когда блок питания контроллера вышел из строя, и резервного не было — система просто не сработала.

Ошибка 4. Не оставлять доступ для обслуживания

Кран и привод должны быть доступны для осмотра, ручного теста и замены. Прятать их намертво за отделкой — плохая идея. Один клиент зашил краны гипсокартоном без лючка, а когда потребовалась ревизия, пришлось резать стену.

Ошибка 5. Ставить арматуру без фильтра

Грязь и окалина быстро убивают любую механику. Перед системой защиты от протечек желательно предусмотреть фильтрацию, особенно если ввод старый. На старых стальных трубах окалина убивает кран за полгода. Обязательно ставьте сетчатый фильтр перед системой.

Пошаговый алгоритм выбора

Шаг 1. Определите, что именно нужно перекрывать

• только ХВС;
• ХВС и ГВС;
• отдельные ветки;
• весь дом на вводе.

Шаг 2. Снимите реальные параметры ввода

• диаметр трубы;
• тип резьбы;
• место установки;
• наличие свободного пространства для привода.

Измерьте давление манометром в разное время суток, проверьте, не гудит ли труба при закрытии кранов (гидроудар). Это поможет выбрать кран с нужным запасом.

Шаг 3. Проверьте характеристики крана

• материал корпуса;
• рабочее давление;
• температурный диапазон;
• полнопроходная ли конструкция;
• подходит ли для питьевой воды.

Шаг 4. Оцените привод

• момент;
• питание;
• скорость закрытия;
• поведение при аварии;
• совместимость с контроллером.

Если есть возможность, почитайте отзывы о реальном моменте, а не только паспортные данные.

Шаг 5. Продумайте монтаж

• доступ к арматуре;
• возможность ручного теста;
• место под кабели;
• защита от влаги и конденсата.

Чек-лист перед покупкой

• Диаметр крана совпадает с трубой.
• Кран подходит для ХВС/ГВС или отопления.
• Корпус выполнен из качественной латуни.
• Узел полнопроходной.
• Указано рабочее давление и температура.
• Привод рассчитан на нужный момент.
• Есть совместимость с контроллером.
• Предусмотрено безопасное поведение при отключении питания.
• Есть доступ для обслуживания.
• Монтаж не требует лишних переходников.

Если все пункты выполняются, можно брать.

Когда лучше не экономить

Экономия особенно опасна в трёх случаях:

• на вводе в квартиру;
• в доме с дорогой отделкой и мебелью;
• в котельной, где рядом стоят котёл, насосы и распределительный коллектор.

В этих местах дешевая арматура может обойтись дороже любой переплаты за нормальный кран. На вводе в квартиру я всегда ставлю кран с максимальным моментом и проверенным производителем. Цена ошибки — ремонт у соседей снизу, а это десятки тысяч рублей. Если система должна спасать дом от затопления, у неё не может быть случайных деталей.

Вывод

Для систем защиты от протечек в большинстве бытовых случаев лучший выбор — шаровый кран с электроприводом с понятными характеристиками, нормальным материалом корпуса и запасом по давлению и моменту закрытия. Сервопривод важен как часть узла, но выбирать нужно не его отдельно, а весь запорный комплект целиком. Запорные клапаны встречаются реже и обычно уступают шаровым кранам по практичности в типовой системе антипротечки.

Если нужен надёжный и понятный результат, ориентируйтесь не на красивое название, а на три вещи: диаметр, материал и механику закрытия. Именно они определяют, сработает ли защита в реальной аварии, а не только на бумаге.

FAQ

Что лучше для защиты от протечек: кран или клапан?

Для квартиры и частного дома чаще выбирают шаровый кран с электроприводом. Он лучше подходит для полного перекрытия воды на вводе.

Нужен ли полнопроходной кран?

Да, если не хочется лишнего сопротивления потоку и риска ухудшения работы системы водоснабжения.

Можно ли ставить обычный шаровый кран с отдельным приводом?

Можно, если вы точно знаете посадочный размер штока и момент. Но я бы не советовал — слишком велик риск несовместимости, и в случае протечки виноватых не найдёшь. В готовых системах обычно надёжнее брать узел в сборе.

Важен ли материал корпуса?

Да. Для водоснабжения обычно выбирают латунные изделия с понятной маркировкой и допуском к нужному типу воды.

Что важнее: скорость закрытия или усилие привода?

Для бытовой системы важны оба параметра. Если кран закрывается быстро, но слабый — он может не сработать. Если мощный, но медленный — тоже не лучший вариант.

Нужно ли ставить арматуру на ГВС отдельно?

Да, если система перекрывает и холодную, и горячую воду. Это удобнее и безопаснее для локализации аварии.
